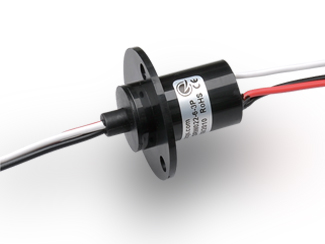

特點：風電滑環采用貴金屬材質，耐磨損，壽命長；全封閉結構；轉動力矩小，運作平滑；整體式便于安裝；防護等級：IP54；
可選項：工作電流、電壓，工作速度，工作溫度，通道數，外殼材料，專用導線，導線長度；
典型應用：小型風力發電機
|
類型 |
標題 |
文件大小 |
下載 |
|---|---|---|---|
|
|
1.55M |
 |
|
參數 |
數值 |
|
路 路 |
3 |
|
額定電壓 |
120VAC/ VDC |
|
導線顏色順序 |
紅、黑、白 |
|
導線長度 |
250mm或根據客戶要求提供 |
|
絕緣體強度 |
500VAC@50Hz，60s |
|
絕緣電阻 |
500MΩ/500VDC |
|
動態電阻變化值 |
＜0.01Ω |
機械技術指標
|
參數 |
數值 |
|
工作速度 |
0~300rpm |
|
工作溫度 |
-40℃－+80℃ |
|
工作濕度 |
60%RH 或更高 |
|
接觸材料 |
貴金屬 |
|
殼體材料 |
工程塑料 |

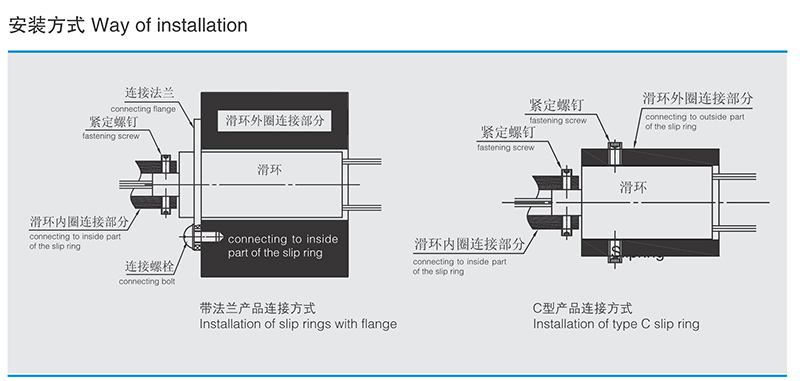

可以參照SRC帽型產品的安裝方式.jpg)
■ 因我們的帽型滑環轉動扭矩很小，因此可將內圈部分導線保護好后直接用于轉動或固定
■ SRC032及SRC045系列產品可參照該連接方式
注意事項:
■ 滑環環體不得作承重用，環體導線也不得承受外部控力
■ 在滑環安裝時，務必要保護好導線，避免因導體絕緣層損壞而影響產品品質
■ 滑環系精密電氣元件，應使其在一個干燥，少塵的環境下工作。如果環境條件惡劣，應增加防護措施
| 小風電功率 | 100W | 300W | 600W | 1000W | 1500W | |
| 滑環型號 | SRW022-6-3P | SRW022-15-3P | SRW022-18-3P (P1) | SRW022-24-3P1(P2) | SRW022-3P3 | SRW022-3P3/2S |
| 工作電流 | 3×4A | 3×8A | 3×12A (15A) | 3×15A (20A) | 3×30A | 3×30A+2×5A |
| 長度 | 21 | 33 | 35.4 | 43.2 | 52.5 | 52.5 |
| 導線規格 | AWG22 PTFE | AWG20 PTFE | AWG16PTFE | AWG14 PTFE | AWG12 PTFE | AWG12+AWG22 |
