特點：SRH3899過孔導電滑環過孔滑環完全滿足360度無限制旋轉的動力、控制及數字信號混合傳輸；全盛過孔滑環采用先進的纖刷技術，免維護，無需潤滑油；每路多點接觸，低接觸壓力，低噪音和低接觸磨損，超長的使用壽命；標準化、模塊化設計，產品規格齊全，并能為客戶量身定制所需要的產品。
可選項：額定電流、電壓、額定轉速、工作溫度、路數、外殼材料及顏色、外型尺寸、專用導線、導線出口方向、導線長度、防護等級、端子類型
典型應用：工業機器加工中心、旋轉工作臺、重型設備塔臺、電纜卷盤、試驗設備、包裝設備、堆垛機、磁性離合器、工藝控制設備、旋轉傳感器、緊急照明設備、機器人、展覽/顯示設備、醫療設備等。
電氣技術指標
|
參數 |
數值 |
|
|
功率 |
信號 |
|
|
額定電壓 |
380VAC |
240VAC/VDC |
|
絕緣電阻 |
≥1000MΩ/500VDC |
≥500MΩ/500VDC |
|
導線規格 |
AWG16鍍錫鐵氟龍或PVC絕緣 |
AWG22鍍銀鐵氟龍絕緣 |
|
導線長度 |
標準500mm |
|
|
絕緣強度 |
500VAC@50Hz,60s |
|
|
動態電阻變化值 |
＜0.01Ω |
|
機械技術指標
|
參數 |
數值 |
|
|
功率 |
信號 |
|
|
工作速度 |
0~500 rpm |
|
|
工作溫度 |
-20℃ - +80℃ |
|
|
工作濕度 |
60%RH 或更高 |
|
|
接觸材料 |
貴金屬 |
|
|
殼體材料 |
工程塑料或鋁合金 |
|
|
力 距 |
6環產品為0.1N/m,每增加6環加0.03N/m |
|
|
防護等級 |
IP51 |
|
滑環安裝說明:
■ 因我們的帽型滑環轉動扭矩很小，因此可將內圈部分導線保護好后直接用于轉動或固定；
注意事項:
■ 滑環環體不得作承重用，環體導線也不得承受外部控力；
■ 在滑環安裝時，務必要保護好導線，避免因導體絕緣層損壞而影響產品品質；
■ 滑環系精密電氣元件，應使其在一個干燥，少塵的環境下工作。如果環境條件惡劣，應增加防護措施。

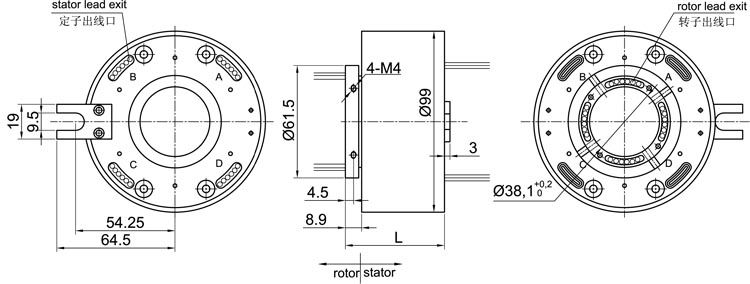

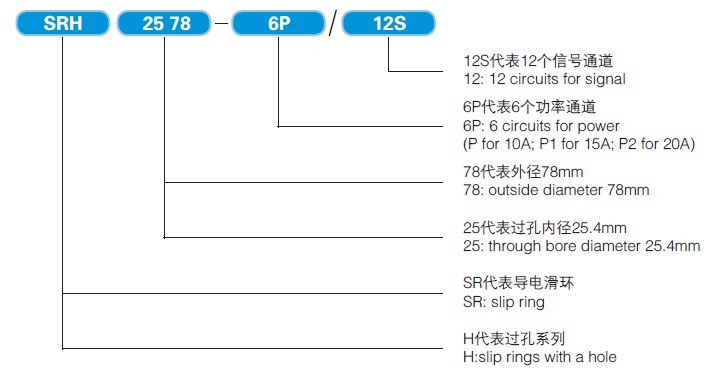

| 型號 |
長度 （L=mm） |
額定電流 | 總環道 | |
| 功率(10A、15A) | 信號(2A) | |||
| SRH3899-6P | 54.1 | 6 | — | 6 |
| SRH3899-12S | 54.1 | — | 12 | 12 |
| SRH3899-12P | 77.9 | 12 | — | 12 |
| SRH3899-6P/12S | 77.9 | 6 | 12 | 18 |
| SRH3899-24S | 77.9 | — | 24 | 24 |
| SRH3899-18P | 101.7 | 18 | — | 18 |
| SRH3899-12P/12S | 101.7 | 12 | 12 | 24 |
| SRH3899-6P/24S | 101.7 | 6 | 24 | 30 |
| SRH3899-36S | 101.7 | — | 36 | 36 |
| SRH3899-24P | 125.5 | 24 | — | 24 |
| SRH3899-18P/12S | 125.5 | 18 | 12 | 30 |
| SRH3899-12P/24S | 125.5 | 12 | 24 | 36 |
| SRH3899-6P/36S | 125.5 | 6 | 36 | 42 |
| SRH3899-48S | 125.5 | — | 48 | 48 |
| 色碼 | 紅 | 黃 | 黑 | 藍 | 綠 | 白 | 紫 | 灰 | 棕 | 橙 | 深藍 | 土黃 |
| 6路 | 1 | 2 | 3 | 4 | 5 | 6 | - | - | - | - | - | - |
| 12路 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| 18路 |
1 13 |
2 14 |
3 15 |
4 16 |
5 17 |
6 18 |
7 | 8 | 9 | 10 | 11 | 12 |
| 24路 |
1 13 |
2 14 |
3 15 |
4 16 |
5 17 |
6 18 |
7 19 |
8 20 |
9 21 |
10 22 |
11 23 |
12 24 |
| 30路 |
1 13 25 |
2 14 26 |
3 15 27 |
4 16 28 |
5 17 29 |
6 18 30 |
7 19 |
8 20 |
9 21 |
10 22 |
11 23 |
12 24 |
| 36路 |
1 13 25 |
2 14 26 |
3 15 27 |
4 16 28 |
5 17 29 |
6 18 30 |
7 19 31 |
8 20 32 |
9 21 33 |
10 22 34 |
11 23 35 |
12 24 36 |
| 42路 |
1 13 25 37 |
2 14 26 38 |
3 15 27 39 |
4 16 28 40 |
5 17 29 41 |
6 18 30 42 |
7 19 31 |
8 20 32 |
9 21 33 |
10 22 34 |
11 23 35 |
12 24 36 |
| 48路 |
1 13 25 37 |
2 14 26 38 |
3 15 27 39 |
4 16 28 40 |
5 17 29 41 |
6 18 30 42 |
7 19 31 43 |
8 20 32 44 |
9 21 33 45 |
10 22 34 46 |
11 23 35 47 |
12 24 36 48 |
