特點：
HFRJ103系列高頻滑環專為射頻信號傳輸而設計，最高頻率可達40Ghz；同軸式接觸設計，使得連接器具有超寬的帶寬，無截至頻率；多觸點結構，有效減小相位抖動；整體尺寸小，連接器接插使用，便于安裝
典型應用：
適用于軍民用車載、雷達、微波無線旋轉平臺
|
參數 |
數值 |
|
|
型號 |
HFRJ103 |
|
|
接口形式 |

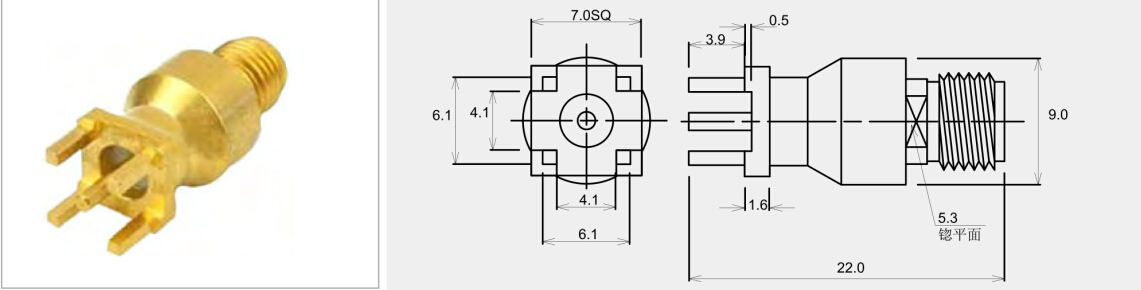

PCB覆銅板-SMA母接頭（50Ω） |
|
|
規格 |
I規格 |
|
|
頻帶 |
0-18GHz |
|
|
最大相位波動值 |
0.5° |
|
|
最大駐波比 |
1.15 |
|
|
最大插入損耗 |
0.3 |
|
|
最大駐波比波動值 |
0.01 |
|
|
最大插入損耗波動值 |
0.05 |
|
|
最大峰值功率 |
3000w |
|
|
最大平均功率 |
100w @ 11 GHz 70w @ 18 GHz |
|
|
最高轉速 |
100 rpm |
|
|
最短壽命 |
500萬轉 |
|
|
重量 |
5g |
|
|
工作溫度 |
-40°~+70° |
|
|
工作濕度 |
≤85% |
|
|
防護等級 |
IP 40按照 EN 60529 |
|
