任何一個產品在生產設計的時候都有結構圖，對于碳刷滑環來說也是如此，它有自己的結構圖，有人在問碳刷滑環結構圖的價值怎么樣，因為他們覺得滑環的使用價值很高，只要購買到適合自己的就可以了，然后安裝在電機中，就能夠保證電機在生產的時候有著非常高的實用性，事實上大家這樣想是對的，但很多人在選擇滑環的時候卻不知道該如何選擇，因為滑環的種類多，安裝它的時候也有很多方面需要去注意到，從下面所說的這些方面了解到碳刷滑環結構圖的價值非常高。

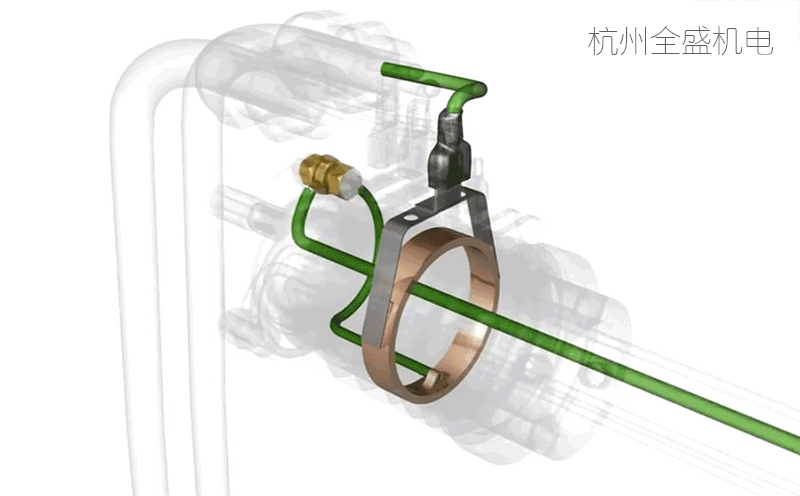

如圖所示：碳刷滑環結構圖，很容易知道碳刷滑環工作原理，這個圖其實是滑環的共同工作原理，現在新式的滑環只是把碳刷換成合金絲了，原理還是一樣的！

很多人知道自己的設備需要使用到滑環，那么什么是滑環，需要使用怎樣的滑環，什么樣型號的滑環是最佳適合自己的都不知道，讓自己去購買來說還是有著非常大的影響，很容易導致購買到的滑環，不是適合自己去選擇的，安裝在電機上面后，也沒有有著非常好的信號傳輸，更不會保障電機的工作效率，但是當大家在購買之前能夠將碳刷滑環結構圖有著一定了解之后就能夠知道自己的設備，需要使用怎樣的滑環，再購買時就非常容易的找到適合自己電機所需要的型號，同時任何一個產品在使用時都需要對它進行維護安裝，滑環也不例外，它的使用價值非常高，它的安裝卻是非常簡單，那么當大家能夠對滑環結構圖有著一定了解的話，就可以知道該如何安裝，安裝的過程中需要注意什么問題了。
如圖所示：碳刷滑環工作原理圖，導線數量可以按照設備要求加的1-N都是可以的！兩端的導線顏色在安裝時都是一一對應的！這個肯定不能錯！

從上面所說的也就能夠了解到，滑環對于很多工業化設備有著非常重要的作用，但在購買滑環時依然需要了解很多不同的信息，像碳刷滑環結構圖就是其中之一，就把碳刷滑環結構圖了解得清清楚楚之后對購買，安裝以及使用都有著非常高的便利性，不會因為自己不懂滑環，而讓自己花了很多的時間精力，結果買到的滑環不好用。
