什么是滑環？定制滑環需要哪些技術參數？
日期：2020-04-08
點擊：5494
屬于：滑環結構原理
什么是滑環定制？在現有的10000多個滑環設計中，有許多可供使用配置或可修改為滿足您的特定滑環要求，也可以創建新的設計來滿足要求規格，我們的工程師在滑環的應用方面經驗豐富， 旨在指導您完成定制滑環的過程，我們在下面概述了滑環工程師需要了解我們的應用的主要考慮因素。

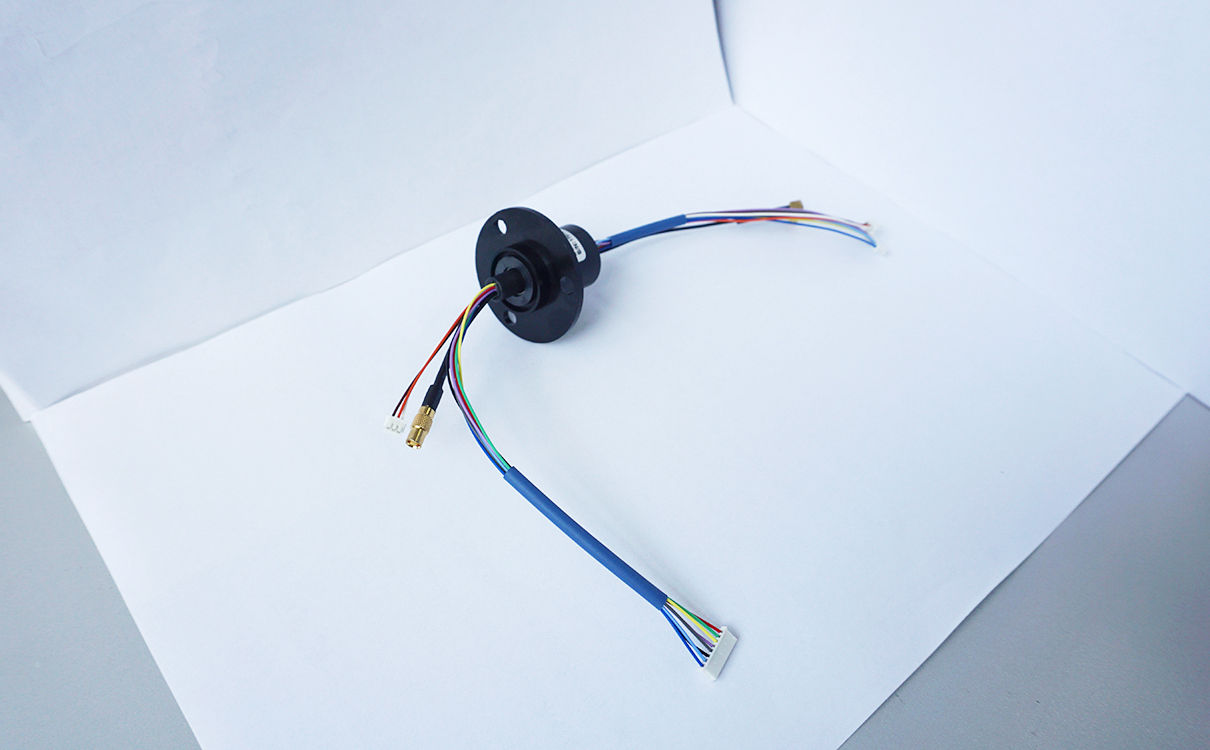

什么是滑環？一個完全集成的單元，有一個外殼和軸承，滑環分轉子和刷塊，滑環一種無限旋轉裝置，通常用于需要連續旋轉的應用中。有兩種基本的定制滑環設計根據系統中的空間分配進行考慮，常見的有帽型滑環和過孔滑環，另外還有一種盤式滑環，當高度限制較少時使用。選用那種類型的滑環很大程度上取決于設備中可用的空間。滑環工程師應獲得系統中可用的最大空間，以便可以考慮所有現有的候選設計滑環在系統設計與結構及電氣要求相一致。
接口要求：
滑環工程師需要了解這些系統接口注意事項：
1.滑環是否可以直接安裝在中心線上或滑環中是否需要通孔？通孔可用于將滑環安裝在軸上或用于布置液壓管路、氣動管路、光纖光學旋轉接頭，波導等。
2.滑環將如何連接到系統？ 滑環必須安裝有裝置一側的聯軸器，轉子和定子上的硬安裝會將系統負載轉化為滑環軸承結構，從而導致滑環過早失效。
3.滑環的電氣連接應如何進行？兩個滑環上是否都需要集成連接器轉子和定子，以及引線的長度？明確電氣要求，指定的電流使滑環工程師能夠提出一個具有適當橫截面積的環單元，電刷和導線。規定電壓，指定相鄰導電環之間的間距和是否需要屏蔽。如果您總共需要20個電路，其中三個必須帶10安培，請指定三個用于大電流，不要指定所有20個電路都帶有10安培，就等于100%的功能互換性。當你只需要2安培時，你沒有理由支付10安培的連續容量。請注意，瞬時電壓是系統滑環故障的主要原因之一，在一些電源系統中，電壓峰值是正常工作電壓的10倍或更多并不少見。
大多數較小的滑環將滿足50兆位/秒的導通信號，特殊的導電環可以用來將寬帶信號從直流傳輸到1GHz，數據速率可以達到500兆位甚至更高。當定義了數據速率、格式和阻抗時，如果對實際值進行測試，則可以預測串擾、插入損耗和誤碼率信息。將采用適當的屏蔽技術，以滿足系統要求。
確定機械要求：
1.工作轉速（rpm）是一個重要的設計參數，幾乎任何滑環都能以1000轉/分的速度成功工作，但是壽命就比較短，許多應用只需要以幾轉/分的速度工作。操作速度與直徑不一致，決定了環相對于刷的表面速度，因此決定了內部設計方法和材料選擇。
2.你的設備需要什么樣的循環壽命？這個裝置會以連續的速度振蕩或旋轉嗎？滑環運行的環境，溫度范圍是一個關鍵因素，還有些特殊的環境下，設計中必須包括整體密封和任何異常沖擊或振動。
