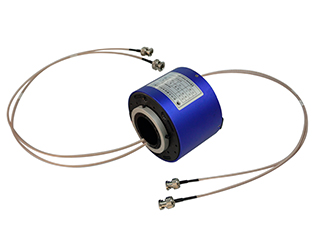

特點：SRH1235ES中頻滑環專為傳輸中頻信號設計，采用行業尖端技術，具有比同類產品更大的帶寬。可通高清視頻信號、USB2.0、工業總線、工業以太網等中頻信號。誤碼率小于10¯¹¹。每路多點接觸，低接觸壓力，低噪音和低接觸磨損，超長的使用壽命。可加載標準模塊同時滿足功率和信號的傳輸；
電氣技術指標
|
型號 |
頻段(MHz) |
插入損耗(dB) |
回波損耗(dB) |
隔離度(dB) |
||
|---|---|---|---|---|---|---|
|
SRH1254-XX-ES |
0～200 |
≤1.0 |
|
30 |
||
|
200～350 |
1.0～2.0 |
|||||
|
SRH2578-XX-ES |
0～220 |
≤1.0 |
30、50可選 |
|||
|
220～470 |
1.0～2.0 |
|||||
|
SRH3899-XX-ES |
0～175 |
≤1.0 |
30、50可選 |
|||
|
175～290 |
1.0～2.0 |
|||||
|
SRH50120-XX-ES |
0～95 |
≤1.0 |
30、50可選 |
|||
|
95～200 |
1.0～2.0 |
|||||
以上參數均為根據測試結果取得的最優使用頻段，并不是滑環的極限使用頻率，一般我們認為單環道極限頻率flim=3×108÷[π×(內徑+10～15) ×10-3×4]（Hz）。
機械技術指標
|
參數 |
數值 |
|---|---|
|
工作速度 |
0~250rpm |
|
工作溫度 |
-20℃ - +80℃ |
|
工作濕度 |
≤95%RH |
|
接觸材料 |
貴金屬 |
|
殼體材料 |
鋁合金 |
|
防護等級 |
標準IP51 ，可選IP54,IP65 |
